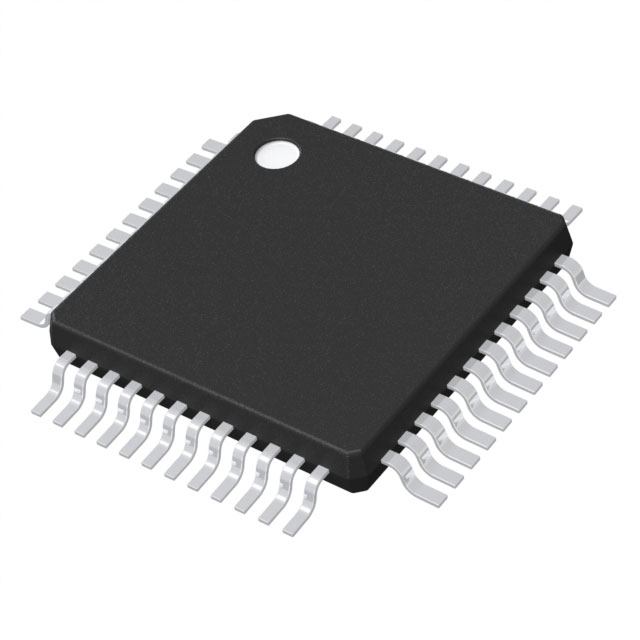

TLE9872QTW40：MOTIX? 三相橋驅動器 IC，TQFP-48

基本信息：

型號：TLE9872QTW40

封裝：TQFP-48

類型：MOTIX? 三相橋驅動器 IC

TLE9872QTW40 是一款單芯片 3 相電機驅動器，集成了行業標準的 Arm? Cortex?-M3 內核，能夠實現先進的電機控制算法，例如面向場的控制。它包括 6 個完全集成的 NFET 驅動器，經過優化，可通過 6 個外部功率 NFET 驅動 3 相電機；一個電荷泵，可實現低電壓操作和可編程電流，以及電流斜率控制，以優化電磁兼容性。其外設集包括一個電流傳感器、一個與用于 PWM 控制的捕獲和比較單元同步的逐次逼近 ADC 以及 16 位定時器。此外，還集成了一個 LIN 收發器和多個通用輸入/輸出接口，以便與設備進行通信。它包括一個片上線性穩壓器，可為外部負載供電。

TLE9872QTW40 產品特征：

六個電流可編程驅動器，帶 N 溝道 MOSFET 充電泵

集成式 LIN 收發器，與 LIN 2.2 和 SAEJ2602 兼容

兩個支持 LIN 的全雙工串行接口（UART）

兩個同步串行通道 (SSC)

用于產生時鐘的片上 OSC 和 PLL

一個帶喚醒功能的高壓監控輸入

高速運算放大器，用于通過分流器感應電機電流

測量單元：

8 位 ADC 模塊，帶 10 個多路復用輸入端

10 位 ADC 模塊，帶 8 個多路復用輸入，5 個外部模擬輸入

片上溫度和電池電壓測量單元

溫度關機功能增強，支持最高溫度 Tjmax = 175 °C 的操作

獨立可編程窗口看門狗

5V/1.5V 內部電源

外部電源 (VDDEXT)： 5V+/-2% @ 20mA
